این راهنما توسط کارشناسان آزما تجارت آراد بر اساس دفترچه اصلی شرکت IKA تهیه شده است تا کاربران فارسیزبان بتوانند بدون نیاز به مطالعه نسخه انگلیسی، نحوه نصب، راهاندازی و استفاده صحیح از دستگاه را بهصورت کاملاً کاربردی فرا بگیرند.

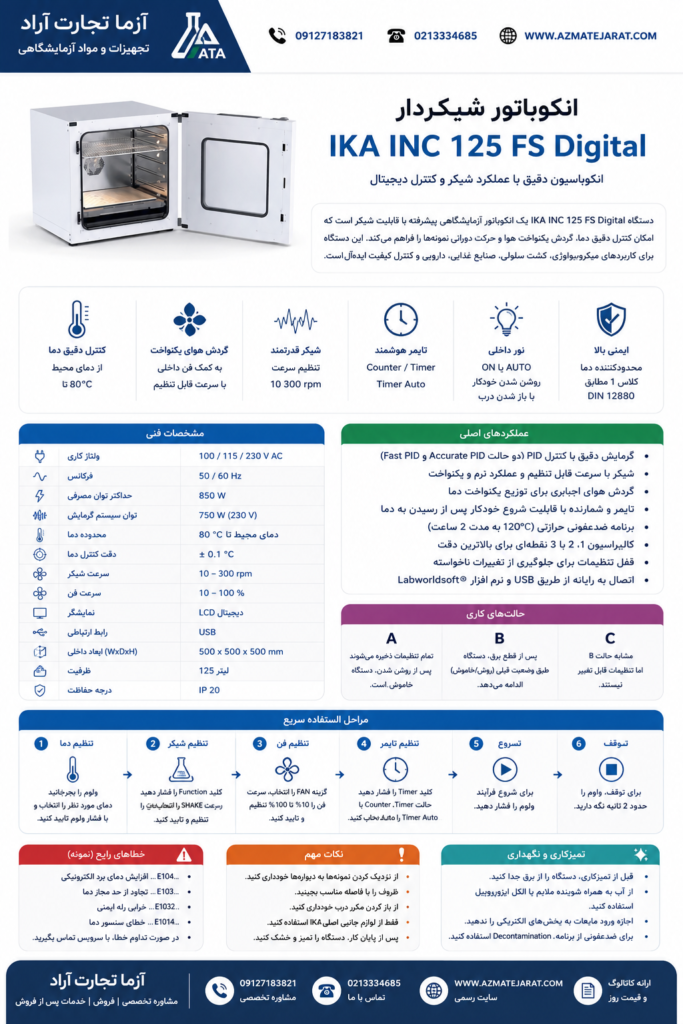

IKA INC 125 FS Digital یک انکوباتور آزمایشگاهی مجهز به سیستم شیکر داخلی است که امکان کنترل همزمان دما و حرکت دورانی نمونهها را فراهم میکند. این دستگاه برای آزمایشگاههایی طراحی شده که علاوه بر ایجاد دمای یکنواخت، به همزدن مداوم نمونهها نیز نیاز دارند.
کنترل دقیق دما، توزیع یکنواخت هوای گرم در محفظه، قابلیت تنظیم سرعت شیکر، تایمر هوشمند و امکانات کالیبراسیون از مهمترین ویژگیهای این دستگاه هستند. همچنین طراحی دستگاه به گونهای است که برای انکوباسیون طولانیمدت نمونههای حساس، شرایط پایدار و قابل اطمینانی ایجاد میکند.
این دستگاه در بسیاری از آزمایشگاههای تحقیقاتی و صنعتی کاربرد دارد، از جمله:
طبق دفترچه شرکت IKA، دستگاه برای گرم کردن، انکوبه کردن، خشک کردن و شیک کردن مواد غیرقابل اشتعال و غیرانفجاری طراحی شده و بهطور ویژه برای انکوباسیون در دمای استاندارد ۳۷ درجه سانتیگراد مناسب است.
این دستگاه برای موارد زیر طراحی نشده است:
استفاده از دستگاه خارج از این محدوده میتواند ایمنی اپراتور و عملکرد دستگاه را به خطر بیندازد.
پس از باز کردن بستهبندی، اقلام زیر باید در اختیار شما باشد:
در صورت مشاهده هرگونه آسیب ناشی از حملونقل، باید موضوع بلافاصله به شرکت حملکننده اطلاع داده شود و از راهاندازی دستگاه خودداری شود.
بهطور کلی دستگاه از قسمتهای زیر تشکیل شده است:
محل قرارگیری نمونهها که از استیل ضدزنگ با کیفیت بالا ساخته شده است تا در برابر خوردگی و آلودگی مقاومت بالایی داشته باشد.
درب دارای پنجره شیشهای مقاوم در برابر حرارت است که امکان مشاهده نمونهها را بدون باز کردن درب فراهم میکند.
این قسمت وظیفه حرکت دورانی نمونهها را بر عهده دارد و انواع گیرهها و نگهدارندهها روی آن نصب میشوند.
یک فن داخلی، هوای گرم را بهصورت یکنواخت در کل محفظه توزیع میکند تا اختلاف دمای نقاط مختلف محفظه به حداقل برسد.
سیستم گرمایشی دستگاه توسط کنترلر PID کنترل میشود تا دمای تنظیمشده با دقت بالا حفظ شود.
در صورت شکستن ظروف داخل دستگاه، مایعات وارد سینی جمعآوری شده و از طریق شیلنگ تخلیه به خارج هدایت میشوند. این ویژگی احتمال آسیب به اجزای داخلی دستگاه را کاهش میدهد.
قبل از روشن کردن دستگاه، رعایت موارد زیر ضروری است.
این مدل دارای استاندارد ضدانفجار (EX) نیست و استفاده از آن در محیطهای دارای بخارات قابل اشتعال بسیار خطرناک است.
به دلیل وجود سیستم گرمایشی، قطعات متحرک و کنترلهای تخصصی، تنها اپراتورهای آموزشدیده باید از دستگاه استفاده کنند.
قسمتهایی که ممکن است دمای بالایی داشته باشند عبارتاند از:
پس از پایان کار نیز تا زمان خنک شدن کامل نباید این قسمتها لمس شوند.
بین درب و بدنه احتمال گیر کردن انگشتان وجود دارد.
قبل از خارج کردن نمونهها اجازه دهید دستگاه تا حد مناسبی خنک شود.
قرار دادن وزن بیش از حد روی طبقات میتواند باعث واژگونی یا آسیب به دستگاه شود.
استفاده از تجهیزات غیراستاندارد ممکن است باعث آسیب به شیکر یا کاهش دقت عملکرد دستگاه شود.
پیش از اتصال برق، محل نصب باید شرایط زیر را داشته باشد:
همچنین دریچههای تهویه پشت دستگاه نباید مسدود شوند، زیرا کاهش جریان هوا میتواند موجب افزایش دمای داخلی و افت عملکرد سیستم کنترل دما شود.
به دلیل وزن بالای دستگاه، جابهجایی باید توسط افراد آموزشدیده و با تجهیزات مناسب مانند لیفتراک یا جک پالت انجام شود.
برای بلند کردن دستی دستگاه حضور چهار نفر توصیه شده است.
هرگز دستگاه را از طریق دستگیره یا درب بلند نکنید؛ این کار میتواند باعث آسیب مکانیکی به درب شود.
یکی از الزامات مهم نصب این دستگاه، اتصال براکتهای ضدواژگونی به دیوار است.
این براکتها:
پیچهای اتصال به دیوار همراه دستگاه ارائه نمیشوند و باید متناسب با شرایط محل نصب تهیه شوند.
شیلنگ تخلیه را از محل نگهدارنده خارج کرده و در صورت نیاز با رابط همراه دستگاه، آن را به شیلنگ بلندتر متصل کنید تا به سیستم فاضلاب آزمایشگاه هدایت شود.
این شیلنگ در صورت نشت مایعات از داخل محفظه، مایع جمعآوریشده را تخلیه میکند و نقش مهمی در حفظ ایمنی دستگاه دارد.
یکی از قابلیتهای مهم این دستگاه، امکان ضدعفونی حرارتی محفظه داخلی است. این ویژگی برای کاهش آلودگیهای میکروبی پس از پایان آزمایشها و قبل از شروع پروژههای جدید کاربرد دارد.
در این فرآیند، دستگاه بدون استفاده از مواد شیمیایی و تنها با هوای داغ، فضای داخلی را ضدعفونی میکند.
پیش از فعال کردن این برنامه، موارد زیر را رعایت کنید:
شرکت IKA تأکید میکند که هیچ ماده قابل اشتعالی نباید هنگام اجرای این برنامه داخل محفظه باقی بماند.
از طریق منوی دستگاه گزینه Decontamination را انتخاب کرده و آن را روی ON قرار دهید.
پس از فعال شدن:
در صورت نیاز میتوان عملیات را متوقف کرد.
برای این کار:
اگر هنگام اجرای برنامه برق دستگاه قطع شود، ضدعفونی پس از وصل مجدد برق بهطور خودکار ادامه پیدا نمیکند و پیام dcon failed نمایش داده خواهد شد. در این حالت باید برنامه را از ابتدا اجرا کنید.
دستگاه دارای درگاه USB است و میتواند به رایانه متصل شود.
این قابلیت برای موارد زیر استفاده میشود:
در هنگام اتصال، نماد USB روی نمایشگر ظاهر میشود.
IKA امکان بهروزرسانی Firmware را نیز فراهم کرده است.
برای انجام این کار باید:
بهروزرسانی نرمافزار باعث رفع برخی اشکالات و بهبود عملکرد دستگاه میشود.
در صورت کنترل دستگاه توسط رایانه، سیستم Watchdog ارتباط میان رایانه و دستگاه را پایش میکند.
اگر ارتباط برای مدت مشخصی قطع شود، بسته به حالت انتخابی:
این قابلیت از آسیب دیدن نمونهها در زمان قطع ارتباط با رایانه جلوگیری میکند.
در صورت بروز اشکال، دستگاه کد خطا را روی نمایشگر نمایش میدهد.
علت:
گرم شدن بیش از حد بخش الکترونیکی دستگاه.
اثر:
سیستم گرمایش متوقف میشود.
راهحل:
علت:
دمای دستگاه از مقدار مجاز تعیینشده فراتر رفته است.
اثر:
سیستم گرمایش خاموش میشود.
راهحل:
علت:
رله ایمنی بهدرستی عمل نمیکند.
اثر:
گرمایش غیرفعال میشود.
راهحل:
در صورت بروز خطای Heater:
اگر دستگاه نتواند سنسور داخلی را شناسایی کند:
یکی از مزایای این مدل، نیاز بسیار کم به سرویس دورهای است.
طبق اعلام شرکت سازنده، دستگاه به سرویس مکانیکی منظم نیاز ندارد و تنها استهلاک طبیعی قطعات در طول زمان رخ میدهد.
قبل از هرگونه نظافت:
برای تمیزکاری، تنها از مواد توصیهشده استفاده کنید:
هنگام تمیز کردن:
در صورت نیاز به تعمیر:
IKA همچنین توصیه میکند پیش از ارسال دستگاه، فرم Decontamination Certificate تکمیل شود.
برای این دستگاه، تجهیزات جانبی مختلفی توسط IKA عرضه شده است که شامل موارد زیر هستند:
استفاده از لوازم جانبی اصلی باعث حفظ ایمنی، عملکرد صحیح شیکر و افزایش طول عمر دستگاه میشود.
بر اساس اطلاعات ارائهشده توسط شرکت IKA، مشخصات اصلی دستگاه به شرح زیر است:
| مشخصه | مقدار |
|---|---|
| ولتاژ کاری | 100 / 115 / 230 ولت AC |
| فرکانس برق | 50/60 هرتز |
| حداکثر توان مصرفی | تا 850 وات |
| توان سیستم گرمایش | 750 وات (در مدل 230 ولت) |
| درجه حفاظت | IP20 |
| نوع کنترل دما | PID دیجیتال |
| رابط ارتباطی | USB |
| عملکردها | گرمایش، شیکر، گردش هوا، تایمر، ضدعفونی، کالیبراسیون |
اگرچه دستگاه دارای سیستم کنترل دمای بسیار دقیقی است، رعایت چند نکته عملی باعث افزایش دقت نتایج و افزایش عمر مفید دستگاه خواهد شد.
✔ سالم بودن کابل برق را بررسی کنید.
✔ از بسته بودن کامل درب اطمینان حاصل کنید.
✔ از تمیز بودن محفظه داخلی مطمئن شوید.
✔ بررسی کنید صفحه شیکر بهدرستی قفل شده باشد.
✔ از محکم بودن گیرههای نگهدارنده ظروف اطمینان حاصل کنید.
✔ در صورت استفاده از تایمر Auto، ابتدا اجازه دهید دستگاه به دمای هدف برسد.
برای دستیابی به یکنواختترین دما در داخل محفظه:
پس از اتمام آزمایش:
در تجربه کارشناسان فنی آزما تجارت آراد، موارد زیر از رایجترین اشتباهات کاربران هنگام کار با انکوباتورهای شیکردار هستند:
رعایت این نکات، علاوه بر افزایش دقت نتایج، از استهلاک زودهنگام دستگاه نیز جلوگیری میکند.
IKA INC 125 FS Digital یک انکوباتور شیکردار پیشرفته با کنترل دقیق دما، سیستم گردش هوای یکنواخت، قابلیت تنظیم سرعت شیکر، تایمر هوشمند، الگوریتمهای مختلف PID، امکان کالیبراسیون چندنقطهای و برنامه ضدعفونی حرارتی است. این مجموعه قابلیتها، دستگاه را برای طیف وسیعی از کاربردهای میکروبیولوژی، زیستفناوری، صنایع دارویی، صنایع غذایی و آزمایشگاههای کنترل کیفیت به گزینهای قابل اعتماد تبدیل کرده است.
استفاده صحیح از دستگاه، رعایت نکات ایمنی، انجام کالیبراسیون در صورت نیاز، بارگذاری مناسب نمونهها و تمیزکاری منظم، نقش مهمی در حفظ دقت عملکرد و افزایش طول عمر تجهیزات دارد.این راهنما توسط کارشناسان آزما تجارت آراد بر اساس دفترچه اصلی شرکت IKA تدوین شده است تا کاربران فارسیزبان بتوانند با اطمینان بیشتری از دستگاه استفاده کنند و بدون نیاز به مراجعه مداوم به راهنمای انگلیسی، تمامی مراحل نصب، راهاندازی، تنظیمات و نگهداری را بهدرستی انجام دهند.
این دستگاه برای انکوباسیون، گرم کردن نمونهها، کشت میکروبی، کشت سلولی، خشک کردن ظروف شیشهای و نگهداری محلولها در دمای ثابت طراحی شده است.
بله. سرعت شیکر در زمان فعال بودن دستگاه نیز قابل تنظیم است و نیازی به توقف فرآیند وجود ندارد.
در حالت Timer شمارش معکوس بلافاصله پس از شروع دستگاه آغاز میشود، اما در حالت Timer Auto شمارش فقط پس از رسیدن محفظه به دمای تنظیمشده شروع خواهد شد.
زمانی که نمونهها نسبت به تغییرات دما حساس هستند و پایداری دمایی اهمیت بالایی دارد، مانند کشت سلولی یا آزمایشهای میکروبیولوژی.
دستگاه در کارخانه کالیبره شده است، اما در صورت تغییر شرایط محیطی یا نیاز به دقت بیشتر، میتوان از کالیبراسیون یک، دو یا سهنقطهای استفاده کرد.
رفتار دستگاه به حالت کاری انتخابشده (Operating Mode A، B یا C) بستگی دارد. در برخی حالتها پس از بازگشت برق، دستگاه بهصورت خودکار به وضعیت قبلی بازمیگردد.
این برنامه برای ضدعفونی حرارتی محفظه داخلی دستگاه استفاده میشود و بدون استفاده از مواد شیمیایی، آلودگیهای میکروبی را کاهش میدهد.
خیر. ظروف باید با گیرههای مناسب به صفحه شیکر متصل شوند تا از جابهجایی یا شکستن آنها در هنگام حرکت جلوگیری شود.
دمای دیوارههای داخلی ممکن است از دمای تنظیمشده بیشتر باشد و این موضوع میتواند بر نتیجه آزمایش تأثیر بگذارد.
با توزیع یکنواخت وزن نمونهها، استفاده از گیرههای استاندارد و رعایت محدوده مجاز وزن و سرعت صفحه شیکر.
دستگاه نیاز به سرویس مکانیکی منظم ندارد، اما تمیزکاری صحیح، بررسی سلامت کابل برق، کنترل اتصالات و استفاده از لوازم جانبی اصلی برای حفظ عملکرد بهینه توصیه میشود.
ابتدا دستگاه را خاموش و پس از انجام اقدامات اصلاحی مجدداً راهاندازی کنید. اگر خطا برطرف نشد یا کدهای مربوط به سنسور، المنت یا رله ایمنی نمایش داده شد، دستگاه باید توسط مرکز خدمات مجاز بررسی شود.
