اگر تاکنون برای اندازهگیری pH با مشکلاتی مانند ناپایداری عدد نمایش دادهشده، کاهش عمر الکترود یا خرابی زودهنگام سنسور مواجه شدهاید، احتمال زیادی وجود دارد که انتخاب نوع الکترود با نمونه مورد آزمایش مطابقت نداشته باشد.
بسیاری از کاربران تصور میکنند تمام الکترودهای pH عملکرد یکسانی دارند، در حالی که تفاوت در ساختار داخلی آنها، بهویژه نوع Junction (دیافراگم)، تأثیر مستقیمی بر دقت اندازهگیری، سرعت پاسخدهی، طول عمر و هزینههای نگهداری دارد.
دو نوع رایج الکترودهای pH عبارتاند از:
هر کدام از این الکترودها برای کاربردهای مشخصی طراحی شدهاند و انتخاب نادرست آنها میتواند باعث آلودگی الکترود، انسداد دیافراگم و حتی از کار افتادن کامل سنسور شود.
در این مقاله، کارشناسان آزما تجارت آراد به زبان ساده اما کاملاً تخصصی، ساختار این دو نوع الکترود، تفاوتهای فنی، مزایا، محدودیتها و کاربردهای هر یک را بررسی میکنند تا بتوانید مناسبترین الکترود را برای آزمایشگاه یا فرآیند صنعتی خود انتخاب کنید.
الکترود pH مهمترین بخش یک دستگاه pH متر است و وظیفه اندازهگیری میزان یون هیدروژن (H⁺) موجود در محلول را بر عهده دارد. این الکترود با ایجاد اختلاف پتانسیل الکتریکی، مقدار pH نمونه را محاسبه کرده و به دستگاه منتقل میکند.
امروزه تقریباً تمام الکترودهای مورد استفاده در آزمایشگاهها از نوع Combination Electrode هستند؛ یعنی الکترود اندازهگیری و الکترود مرجع در یک بدنه واحد قرار گرفتهاند. این طراحی علاوه بر افزایش دقت، استفاده از الکترود را نیز سادهتر کرده است.
دقت نتایج اندازهگیری pH تنها به کیفیت دستگاه وابسته نیست؛ بلکه نوع الکترود، جنس نمونه، نحوه نگهداری، کالیبراسیون صحیح و شرایط استفاده نیز نقش بسیار مهمی در کیفیت اندازهگیری دارند.
برای درک تفاوت بین الکترودهای Single Junction و Double Junction، ابتدا باید با اجزای تشکیلدهنده یک الکترود pH آشنا شویم.
یک الکترود pH معمولاً از بخشهای زیر تشکیل شده است:
حساسترین قسمت الکترود است که نسبت به یونهای هیدروژن واکنش نشان میدهد. اختلاف غلظت یونهای H⁺ در داخل و خارج غشا باعث ایجاد اختلاف پتانسیل الکتریکی میشود که مبنای اندازهگیری pH است.
این بخش سیگنال تولیدشده توسط غشای شیشهای را دریافت کرده و آن را برای پردازش به دستگاه pH متر منتقل میکند.
الکترود مرجع وظیفه ایجاد یک ولتاژ ثابت و پایدار را بر عهده دارد. دستگاه pH متر اختلاف ولتاژ بین الکترود اندازهگیری و الکترود مرجع را اندازهگیری کرده و بر اساس آن مقدار pH را محاسبه میکند.
پایداری این بخش، یکی از مهمترین عوامل در دقت اندازهگیری است.
داخل الکترود، محلولی با هدایت الکتریکی مشخص (معمولاً KCl) قرار دارد که ارتباط الکتریکی بین الکترود مرجع و نمونه را برقرار میکند.
کیفیت این محلول تأثیر مستقیمی بر عملکرد الکترود دارد.
دیافراگم یکی از مهمترین قسمتهای الکترود pH است.
این بخش، یک مسیر کنترلشده برای خروج مقدار بسیار کمی از محلول الکترولیت و ایجاد تماس الکتریکی با نمونه فراهم میکند.
در واقع، تفاوت اصلی میان الکترودهای Single Junction و Double Junction دقیقاً در همین قسمت قرار دارد.
اگر بخواهیم مهمترین عامل تعیینکننده طول عمر یک الکترود pH را نام ببریم، بدون شک باید به دیافراگم اشاره کنیم.
دیافراگم یک اتصال متخلخل است که اجازه میدهد محلول الکترولیت بهآرامی با نمونه در تماس باشد و مدار الکتریکی کامل شود.
در شرایط عادی، این فرآیند بهصورت پایدار انجام میشود؛ اما اگر نمونه دارای مواد معلق، پروتئین، چربی، رسوبات معدنی، فلزات سنگین یا ترکیبات سولفیدی باشد، منافذ دیافراگم بهمرور مسدود شده یا آلوده میشوند.
نتیجه این اتفاق میتواند شامل موارد زیر باشد:
به همین دلیل، نوع دیافراگم یکی از مهمترین معیارها در انتخاب الکترود مناسب است.
الکترود Single Junction یا تک دیافراگمه رایجترین نوع الکترود pH محسوب میشود.
در این طراحی، تنها یک دیافراگم بین الکترود مرجع و محلول نمونه وجود دارد و محلول الکترولیت مستقیماً از طریق همین دیافراگم با نمونه در ارتباط است.
این ساختار برای اندازهگیری محلولهای تمیز، شفاف و کمآلودگی عملکرد بسیار خوبی دارد و به همین دلیل در بسیاری از آزمایشگاههای آموزشی، کنترل کیفیت آب آشامیدنی، آزمایشهای عمومی و کاربردهای روزمره مورد استفاده قرار میگیرد.
از آنجا که الکترود مرجع تنها توسط یک دیافراگم از نمونه جدا شده است، در محیطهای خورنده یا آلوده احتمال نفوذ ترکیبات نمونه به داخل الکترود افزایش مییابد.
این موضوع میتواند باعث:
شود.
به همین دلیل، استفاده از این نوع الکترود برای نمونههای حاوی پروتئین، فلزات سنگین، سولفیدها، فاضلاب، دوغابها و محلولهای بسیار اسیدی یا قلیایی توصیه نمیشود.
الکترود Double Junction یا دو دیافراگمه نوعی الکترود pH است که برای اندازهگیری نمونههای دشوار، آلوده یا دارای ترکیبات شیمیایی خاص طراحی شده است. تفاوت اصلی این الکترود با مدلهای معمولی، وجود دو دیافراگم و دو محفظه الکترولیت است که از الکترود مرجع در برابر آلودگی محافظت میکنند.
در الکترودهای معمولی (Single Junction)، محلول نمونه تنها از طریق یک دیافراگم با الکترود مرجع در ارتباط است. اگر نمونه حاوی پروتئین، چربی، سولفید، فلزات سنگین یا مواد رسوبزا باشد، احتمال نفوذ این ترکیبات به داخل الکترود و کاهش دقت اندازهگیری وجود دارد.
اما در الکترودهای Double Junction، یک محفظه واسط بین نمونه و الکترود مرجع قرار گرفته است. این طراحی باعث میشود حتی اگر دیافراگم خارجی آلوده شود، الکترود مرجع همچنان در محیطی پایدار و تمیز باقی بماند.
به همین دلیل، این نوع الکترود در بسیاری از آزمایشگاههای کنترل کیفیت، صنایع غذایی، دارویی، محیطزیست، تصفیه آب و فاضلاب و صنایع شیمیایی به عنوان انتخاب استاندارد شناخته میشود.

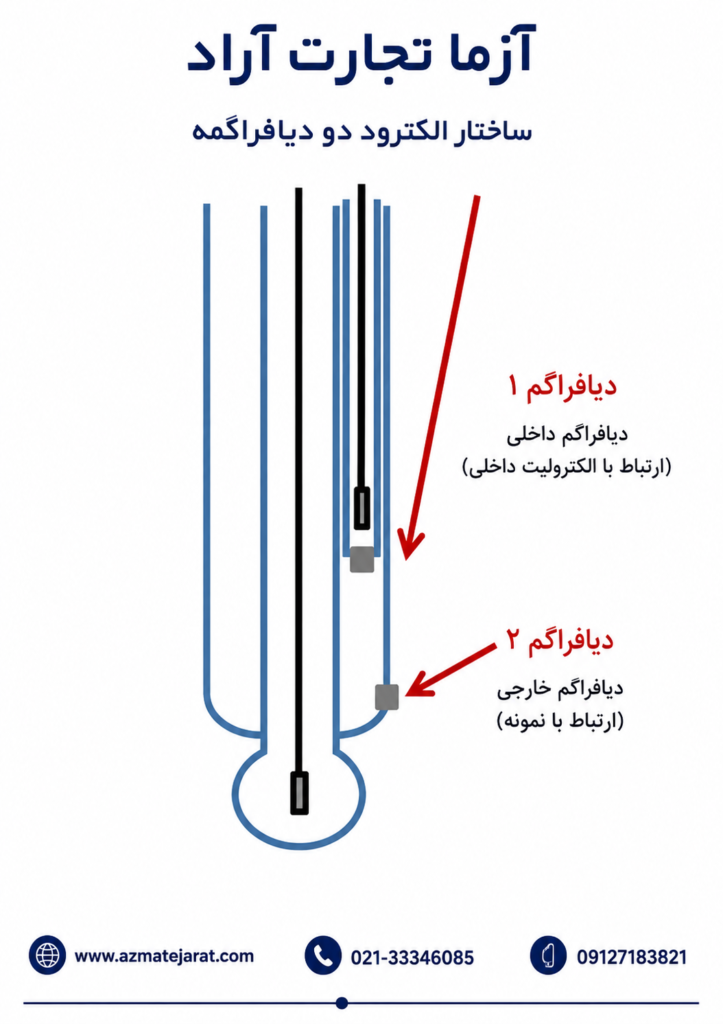

ساختار این الکترود نسبت به مدلهای تکدیافراگمه کمی پیچیدهتر است، اما همین تفاوت، دلیل عملکرد بهتر آن در شرایط سخت محسوب میشود.
اجزای اصلی عبارتاند از:
در این طراحی، الکترود مرجع هیچ تماس مستقیمی با نمونه ندارد و ابتدا با الکترولیت واسط در ارتباط است. سپس الکترولیت واسط از طریق دیافراگم دوم با نمونه تماس برقرار میکند.
این لایه محافظ اضافی، مهمترین مزیت الکترودهای Double Junction است.
در هنگام اندازهگیری pH، یونهای هیدروژن موجود در محلول با غشای شیشهای واکنش میدهند و اختلاف پتانسیل ایجاد میکنند.
در همین زمان، الکترود مرجع باید یک ولتاژ پایدار و ثابت تولید کند. اگر محلول نمونه وارد محفظه مرجع شود، این ولتاژ تغییر کرده و نتیجه اندازهگیری دچار خطا میشود.
در الکترودهای Double Junction، ابتدا محلول نمونه تنها با الکترولیت واسط تماس پیدا میکند و هرگونه آلودگی در همان بخش باقی میماند. بنابراین احتمال رسیدن آلودگی به محفظه اصلی الکترود مرجع بسیار کاهش مییابد.
در نتیجه:
اگرچه هر دو نوع الکترود از نظر عملکرد کلی برای اندازهگیری pH طراحی شدهاند، اما تفاوتهای مهمی در ساختار، مقاومت در برابر آلودگی و کاربرد آنها وجود دارد.
| ویژگی | Single Junction | Double Junction |
|---|---|---|
| تعداد دیافراگم | ۱ | ۲ |
| تعداد محفظه الکترولیت | ۱ | ۲ |
| محافظت از الکترود مرجع | کم | بسیار زیاد |
| مقاومت در برابر آلودگی | متوسط | بسیار بالا |
| احتمال گرفتگی دیافراگم | زیاد | بسیار کمتر |
| مناسب برای نمونههای تمیز | ✔ | ✔ |
| مناسب برای نمونههای آلوده | ✖ | ✔ |
| طول عمر | معمولی | بیشتر |
| هزینه اولیه | کمتر | بیشتر |
| هزینه نگهداری بلندمدت | بیشتر | کمتر |
استفاده از این نوع الکترود مزایای متعددی دارد که باعث شده در بسیاری از کاربردهای صنعتی و تحقیقاتی به گزینه اول تبدیل شود.
از آنجا که آلودگی دیرتر به الکترود مرجع میرسد، عمر مفید الکترود بهطور محسوسی افزایش پیدا میکند. در برخی کاربردها این افزایش عمر میتواند تا حدود ۸۰ درصد بیشتر از الکترودهای معمولی باشد.
یکی از مشکلات رایج در اندازهگیری pH، نوسان اعداد نمایش دادهشده است. ساختار Double Junction باعث میشود مقدار pH سریعتر تثبیت شده و اندازهگیری تکرارپذیرتر باشد.
اگرچه قیمت خرید این الکترودها معمولاً بیشتر است، اما کاهش دفعات تمیزکاری، کالیبراسیون مجدد و تعویض الکترود باعث میشود هزینه کلی مالکیت در بلندمدت کمتر باشد.
نمونههایی مانند:
بهمرور زمان دیافراگم الکترودهای معمولی را دچار گرفتگی میکنند. الکترودهای Double Junction برای چنین شرایطی طراحی شدهاند.
انتخاب نوع الکترود باید بر اساس ماهیت نمونه انجام شود، نه صرفاً قیمت آن. هرچه نمونه پیچیدهتر باشد، اهمیت استفاده از الکترود Double Junction بیشتر میشود.
در محصولاتی مانند:
وجود پروتئین، چربی و مواد آلی میتواند دیافراگم الکترودهای معمولی را مسدود کند. به همین دلیل، در آزمایشگاههای کنترل کیفیت صنایع غذایی معمولاً از الکترودهای دو دیافراگمه استفاده میشود.
محصولات لبنی دارای مقدار زیادی پروتئین و چربی هستند. این ترکیبات بهمرور منافذ دیافراگم را مسدود میکنند و باعث کاهش دقت اندازهگیری میشوند.
به همین دلیل، بسیاری از تولیدکنندگان تجهیزات آزمایشگاهی، الکترودهای Double Junction را برای اندازهگیری pH شیر و فرآوردههای لبنی توصیه میکنند.
نمونههای فاضلاب معمولاً دارای:
هستند.
این ترکیبات مهمترین عامل خرابی الکترودهای معمولی محسوب میشوند.
در بسیاری از فرآیندهای تولید دارو، پایداری اندازهگیری pH اهمیت بسیار زیادی دارد. وجود محلولهای بافر، ترکیبات شیمیایی خاص و نمونههای حساس باعث شده الکترودهای Double Junction انتخاب مطمئنتری باشند.
در محلولهایی با:
الکترودهای دو دیافراگمه عملکرد قابل اعتمادتر و عمر طولانیتری دارند.
کلر، ضدعفونیکنندهها و تغییرات مداوم ترکیب شیمیایی آب باعث میشوند الکترودهای معمولی سریعتر فرسوده شوند. استفاده از الکترودهای Double Junction در این محیطها معمولاً به کاهش نیاز به تعویض مکرر الکترود کمک میکند.
در تجربه کارشناسان آزما تجارت آراد، یکی از رایجترین دلایل کاهش عمر الکترودهای pH، انتخاب نادرست نوع الکترود متناسب با نمونه است. در بسیاری از موارد، کاربران از الکترودهای Single Junction برای اندازهگیری نمونههای حاوی پروتئین، رسوبات یا مواد شیمیایی خورنده استفاده میکنند؛ موضوعی که به گرفتگی دیافراگم، ناپایداری اندازهگیری و کاهش عمر مفید الکترود منجر میشود.
به همین دلیل، پیش از خرید الکترود pH، بهتر است نوع نمونه، شرایط فرآیند و دفعات استفاده بررسی شود تا انتخابی متناسب با نیاز واقعی آزمایشگاه یا خط تولید انجام گیرد. این رویکرد علاوه بر افزایش دقت نتایج، هزینههای نگهداری و تعویض تجهیزات را نیز در بلندمدت کاهش میدهد.
اگرچه الکترودهای Double Junction در بسیاری از کاربردهای تخصصی عملکرد بهتری دارند، اما این موضوع به معنای مناسب بودن آنها برای همه شرایط نیست. در بسیاری از آزمایشگاهها و کاربردهای روزمره، استفاده از یک الکترود Single Junction میتواند انتخابی کاملاً منطقی و مقرونبهصرفه باشد.
این نوع الکترود معمولاً برای نمونههای شفاف، تمیز و کمخطر توصیه میشود؛ نمونههایی که احتمال رسوب، آلودگی یا واکنش شیمیایی با محلول الکترولیت در آنها پایین است.
از جمله کاربردهای رایج الکترودهای تکدیافراگمه میتوان به موارد زیر اشاره کرد:
در چنین شرایطی، استفاده از الکترود Double Junction لزوماً مزیت قابل توجهی ایجاد نمیکند و ممکن است تنها هزینه اولیه خرید را افزایش دهد.
نکته مهم: اگر نوع نمونه در آینده تغییر کند یا قرار باشد الکترود در محیطهای صنعتی و نمونههای پیچیده نیز استفاده شود، انتخاب مدل Double Junction میتواند سرمایهگذاری مناسبتری در بلندمدت باشد.
یکی از رایجترین پرسشهایی که کاربران مطرح میکنند این است که «چرا الکترود pH بعد از مدتی دقت خود را از دست میدهد؟»
در بسیاری از موارد، مشکل از کیفیت الکترود نیست؛ بلکه به نحوه استفاده و نگهداری آن مربوط میشود.
مهمترین عوامل کاهش عمر الکترود عبارتاند از:
رسوبات معدنی، پروتئینها، چربیها، ذرات معلق و ترکیبات آلی میتوانند منافذ دیافراگم را مسدود کنند و باعث ناپایداری اندازهگیری شوند.
یکی از بزرگترین اشتباهات، قرار دادن الکترود در آب مقطر یا خشک شدن نوک الکترود است. این کار میتواند به غشای شیشهای آسیب برساند و زمان پاسخدهی را افزایش دهد.
الکترودها به مرور زمان دچار تغییرات طبیعی میشوند و بدون کالیبراسیون دورهای، دقت اندازهگیری کاهش مییابد.
قرار گرفتن الکترود در دماهای خارج از محدوده مجاز یا ایجاد شوک حرارتی، میتواند باعث ترکخوردگی غشای شیشهای و کاهش عمر سنسور شود.
باقی ماندن نمونه روی غشای شیشهای یا دیافراگم، بهویژه پس از اندازهگیری نمونههای چرب یا پروتئینی، یکی از دلایل اصلی افت عملکرد الکترود است.
رعایت چند نکته ساده میتواند عمر مفید الکترود را به شکل قابل توجهی افزایش دهد.
هنگامی که از الکترود استفاده نمیشود:
اگر الکترود در نمونههای آلوده استفاده شده است، بهتر است بهصورت دورهای از محلولهای تمیزکننده مخصوص استفاده شود. نوع محلول شستشو باید با نوع آلودگی (چربی، پروتئین، رسوب معدنی یا ترکیبات آلی) متناسب باشد.
برخی خطاهای ساده میتوانند باعث کاهش دقت اندازهگیری و کوتاه شدن عمر الکترود شوند:
پیش از خرید، بهتر است به چند سؤال کلیدی پاسخ دهید:
پاسخ به این پرسشها به انتخاب الکترودی متناسب با نیاز واقعی کمک میکند و از هزینههای اضافی در آینده جلوگیری خواهد کرد.
انتخاب بین الکترود Single Junction و Double Junction تنها به قیمت یا برند وابسته نیست، بلکه باید بر اساس نوع نمونه، شرایط اندازهگیری و محیط کاری انجام شود.
الکترودهای Single Junction برای محلولهای شفاف و کمآلودگی، گزینهای اقتصادی و کارآمد هستند. در مقابل، الکترودهای Double Junction به دلیل محافظت بهتر از الکترود مرجع، برای نمونههای پیچیده مانند فاضلاب، محصولات غذایی، فرآوردههای لبنی، محلولهای حاوی پروتئین، فلزات سنگین یا ترکیبات خورنده، عملکرد پایدارتر و عمر مفید بیشتری ارائه میدهند.
در نهایت، رعایت اصول نگهداری، شستشوی صحیح و کالیبراسیون منظم، نقشی به همان اندازه مهم در دقت اندازهگیری و افزایش طول عمر الکترود دارد.
اگر برای انتخاب الکترود pH مناسب یا تجهیزات مرتبط با اندازهگیری pH به راهنمایی نیاز دارید، کارشناسان آزما تجارت آراد میتوانند با بررسی نوع کاربرد و شرایط نمونه، گزینه مناسب را برای آزمایشگاه، واحد کنترل کیفیت یا خط تولید شما پیشنهاد دهند.
در سالهای اخیر، تنوع الکترودهای pH و کاربردهای تخصصی آنها بهطور قابل توجهی افزایش یافته است. به همین دلیل، انتخاب الکترود صرفاً بر اساس قیمت یا برند نمیتواند تضمینکننده اندازهگیری دقیق باشد. آنچه اهمیت بیشتری دارد، تطابق ویژگیهای الکترود با ماهیت نمونه و شرایط کاری است.
در آزما تجارت آراد تلاش میکنیم علاوه بر تأمین تجهیزات آزمایشگاهی، با ارائه محتوای فنی و مشاوره تخصصی، به کارشناسان کنترل کیفیت، پژوهشگران و مدیران آزمایشگاهها کمک کنیم تا انتخابی آگاهانه داشته باشند. این رویکرد علاوه بر افزایش دقت نتایج، میتواند هزینههای نگهداری تجهیزات و تعویض زودهنگام الکترودها را نیز کاهش دهد.
در کنار انتخاب بین الکترودهای Single Junction و Double Junction، انتخاب مدل مناسب الکترود نیز اهمیت زیادی دارد. شرکت Hanna Instruments چندین مدل تخصصی برای کاربردهای مختلف ارائه کرده است که هرکدام برای نوع خاصی از نمونهها طراحی شدهاند.

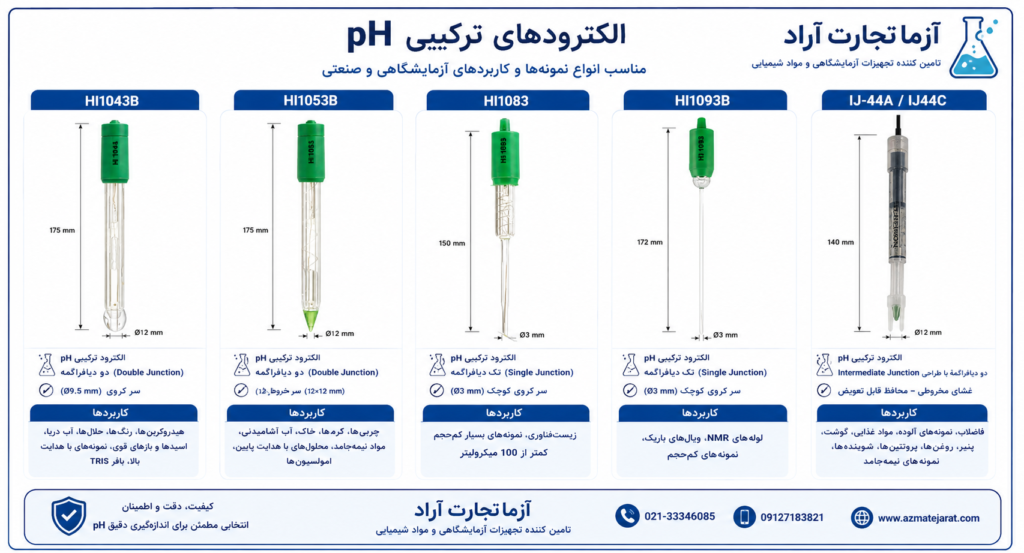

جدول زیر، مشخصات فنی چهار مدل پرکاربرد این شرکت را نشان میدهد.
| مدل | HI1043 | HI1053 | HI1083 | HI1093B |
|---|---|---|---|---|
| نوع الکترود | الکترود ترکیبی pH قابل شارژ با Double Junction | الکترود ترکیبی با نوک مخروطی | الکترود با میکروبال برای نمونههای بسیار کمحجم | الکترود با طول بیشتر و میکروبال |
| نوع الکترود مرجع | Ag/AgCl دو دیافراگمه | Ag/AgCl دو دیافراگمه | Ag/AgCl تک دیافراگمه | Ag/AgCl تک دیافراگمه |
| نوع دیافراگم | سرامیکی (Single Ceramic) | سرامیکی سهگانه (Triple Ceramic) | Open Junction | Open Junction |
| محلول الکترولیت | KCl 3.5M | KCl 3.5M | Viscolene | Viscolene |
| حداکثر فشار کاری | 0.1 بار | 0.1 بار | 0.1 بار | 0.1 بار |
| محدوده اندازهگیری pH | 0 تا 14 | 0 تا 12 | 0 تا 13 | 0 تا 13 |
| دمای کاری | °C100~0 | °C100 تا °C5- | °C50~0 | °C50~0 |
| شکل نوک الکترود | کروی (9.5 میلیمتر) | مخروطی | کروی (3 میلیمتر) | کروی (3 میلیمتر) |
| سنسور دما | ندارد | ندارد | ندارد | ندارد |
| بدنه | شیشهای | شیشهای | شیشهای | شیشهای |
| طول کابل | 1 متر | 1 متر | 1 متر | 1 متر |
| نوع اتصال | BNC یا BNC + Pin | BNC یا BNC + Pin | BNC یا BNC + Pin | BNC |
این مدل از نوع Double Junction بوده و برای نمونههایی که احتمال آلودگی الکترود در آنها زیاد است طراحی شده است.
کاربردهای پیشنهادی:
این مدل دارای نوک مخروطی است و برای اندازهگیری نمونههای نیمهجامد عملکرد بسیار مناسبی دارد.
کاربردهای پیشنهادی:
این الکترود دارای میکروبال بوده و برای نمونههایی با حجم بسیار کم طراحی شده است.
کاربردهای پیشنهادی:
این مدل دارای بدنه بلندتر و میکروبال کوچک است و برای اندازهگیری داخل ظروف باریک طراحی شده است.
کاربردهای پیشنهادی:
اگرچه مدلهای HI1043 و HI1053 هر دو از سیستم Double Junction استفاده میکنند، اما برای کاربردهای متفاوتی طراحی شدهاند. HI1043 انتخاب مناسبتری برای نمونههای خورنده، حلالهای آلی و محیطهای شیمیایی سخت است، در حالی که HI1053 به دلیل نوک مخروطی، برای نفوذ بهتر به نمونههای نیمهجامد مانند خاک، کرمها، چربیها و امولسیونها عملکرد بهتری دارد.
در مقابل، مدلهای HI1083 و HI1093B با طراحی میکروبال و Open Junction بیشتر برای نمونههای کمحجم و کاربردهای تحقیقاتی مناسب هستند و انتخاب آنها باید بر اساس حجم نمونه و نوع ظرف آزمایش انجام شود.
اگرچه بیشتر الکترودهای Double Junction از دو دیافراگم برای محافظت از الکترود مرجع استفاده میکنند، برخی تولیدکنندگان طراحیهای پیشرفتهتری را نیز ارائه کردهاند. یکی از این نمونهها، الکترودهای IJ-44A و IJ-44C هستند که با ساختار Intermediate Junction (دیافراگم واسط) برای اندازهگیری نمونههای بسیار آلوده، نیمهجامد و پیچیده توسعه یافتهاند.
در این طراحی، علاوه بر سیستم Double Junction، یک لایه محافظ واسط نیز در نظر گرفته شده است تا از گرفتگی دیافراگم اصلی جلوگیری شود. این ویژگی باعث میشود الکترود در نمونههایی که معمولاً باعث خرابی سریع الکترودهای معمولی میشوند، عملکرد پایدارتر و عمر بیشتری داشته باشد.
این الکترودها برای طیف وسیعی از نمونهها مناسب هستند، از جمله:
نکته: این الکترودها برای اندازهگیری آب مقطر و آب دیونیزه توصیه نمیشوند.
هر دو مدل از طراحی Double Junction بهره میبرند، اما برای شرایط متفاوتی بهینه شدهاند.
مهمترین ویژگی این الکترودها، استفاده از یک دیافراگم واسط (Intermediate Junction) است که از دیافراگم اصلی در برابر آلودگی محافظت میکند.
مزایای این طراحی عبارتاند از:
بدنه این الکترودها از پلیپروپیلن (Polypropylene) ساخته شده و قسمت شیشهای توسط یک محافظ پلاستیکی احاطه شده است. این طراحی مقاومت مکانیکی الکترود را افزایش داده و احتمال آسیبدیدگی در محیطهای صنعتی را کاهش میدهد.
همچنین، غشای شیشهای مخروطی (Conical Glass Membrane) امکان نفوذ مستقیم به نمونههایی مانند گوشت، پنیر و سایر مواد نیمهجامد را فراهم میکند.
برای حفظ عملکرد الکترود، توصیه میشود تقریباً هر یک ماه یکبار مراحل زیر انجام شود:
با انجام سرویس دورهای، عمر مفید الکترود افزایش یافته و دقت اندازهگیری حفظ میشود.
| مشخصه | مقدار |
|---|---|
| محدوده اندازهگیری | 0 تا 14 pH |
| نقطه صفر | 7.0 ± 0.4 pH |
| نوع غشا | شیشهای مخروطی |
| نوع الکترود | Double Junction |
| الکترولیت | KCl 3M |
| امپدانس | کمتر از 120 MΩ در 25°C |
| محدوده دمای کاری | 0 تا 60°C |
| قطر بدنه | 12 میلیمتر |
| طول الکترود | 140 میلیمتر |
| حداقل عمق غوطهوری | 20 میلیمتر |
| حداکثر عمق غوطهوری | 100 میلیمتر |
| جنس بدنه | پلیپروپیلن |
| طول کابل | حدود 1 متر |
| نوع کانکتور | BNC-50 |
در بسیاری از آزمایشگاههای صنایع غذایی، لبنی، محیطزیست و کنترل کیفیت، نمونهها دارای پروتئین، چربی، ذرات معلق یا ترکیبات رسوبزا هستند. در چنین شرایطی، استفاده از الکترودهای با طراحی Intermediate Junction یا Double Junction میتواند باعث افزایش پایداری اندازهگیری، کاهش دفعات تمیزکاری و افزایش عمر مفید الکترود شود. انتخاب نهایی باید با توجه به ماهیت نمونه، شرایط فرآیند و مشخصات فنی دستگاه pH متر انجام گیرد.
الکترود Double Junction نوعی الکترود pH است که از دو دیافراگم و دو محفظه الکترولیت استفاده میکند. این طراحی باعث میشود الکترود مرجع در برابر آلودگی نمونه محافظت شده و دقت اندازهگیری و طول عمر الکترود افزایش یابد.
مهمترین تفاوت این دو نوع الکترود در تعداد دیافراگم و نحوه محافظت از الکترود مرجع است. الکترودهای Single Junction دارای یک دیافراگم هستند، در حالی که مدلهای Double Junction از دو دیافراگم بهره میبرند و برای نمونههای آلوده، خورنده و دارای پروتئین یا فلزات سنگین مناسبتر هستند.
اگر نمونه شامل پروتئین، چربی، مواد آلی، فلزات سنگین، سولفیدها، فاضلاب، آب استخر، آب دریا یا محلولهای بسیار اسیدی و قلیایی باشد، استفاده از الکترود Double Junction توصیه میشود.
در نمونههای معمولی، دقت هر دو نوع الکترود میتواند مشابه باشد. اما در نمونههای پیچیده و آلوده، الکترودهای Double Junction به دلیل محافظت بهتر از الکترود مرجع، پایداری و تکرارپذیری بیشتری دارند.
بله. به دلیل کاهش احتمال آلودگی و گرفتگی دیافراگم، عمر مفید این الکترودها معمولاً بیشتر از مدلهای Single Junction است؛ البته نگهداری صحیح نیز نقش مهمی در افزایش طول عمر دارد.
خیر. برای اندازهگیری آب مقطر یا آب دیونیزه معمولاً الکترودهای مخصوص با هدایت پایین (Low Ionic Strength) توصیه میشوند، زیرا این نمونهها شرایط ویژهای برای اندازهگیری pH دارند.
شستشوی الکترود پس از هر اندازهگیری، استفاده از محلول نگهدارنده مناسب، تمیز کردن دورهای با محلولهای مخصوص و انتخاب الکترود متناسب با نوع نمونه، مهمترین راهکارهای جلوگیری از گرفتگی دیافراگم هستند.
در صورتی که نوع کانکتور (مانند BNC، DIN یا سایر کانکتورها) با دستگاه سازگار باشد، اکثر الکترودهای Double Junction قابل استفاده هستند. پیش از خرید، مشخصات دستگاه و الکترود را بررسی کنید.
این نوع الکترود در صنایع غذایی، لبنیات، داروسازی، صنایع شیمیایی، تصفیه آب و فاضلاب، محیطزیست، آرایشی و بهداشتی، نفت و پتروشیمی و همچنین آزمایشگاههای تحقیقاتی کاربرد گستردهای دارد.
انتخاب الکترود باید بر اساس نوع نمونه، محدوده pH، دمای کاری، حجم نمونه، نوع اتصال به دستگاه و شرایط فرآیند انجام شود. در صورت تردید، دریافت مشاوره فنی پیش از خرید میتواند از انتخاب نادرست جلوگیری کند.
